高压步进电机驱动器MA2204

两相交流步进电机驱动器MA2204是基于PID电流控制算法设计的高性价比细分型驱动器，具有优越的性能表现，高速大力矩输出，低噪音，低振动，许多配置参数为拨码开关可选。

8808港澳六码彩 l  先进的数字电流控制提供卓越的高速力矩

8808港澳六码彩 l  自动设置电机参数和电机电流控制配置与抗共振阻尼设置

l  使用通用的交流输入80 - 265 VAC，根据输入电压值选择电压开关的合适档位

l  速度范围 - 高达 50 rps

■步进电机驱动器MA2204特性

8808港澳六码彩 l  先进的数字电流控制提供卓越的高速力矩

l  自动设置电机参数和电机电流控制配置与抗共振阻尼设置

l  使用通用的交流输入80 - 265 VAC，根据输入电压值选择电压开关的合适档位

l  速度范围 - 高达 50 rps

8808港澳六码彩 l  细分设置 - 拨码开关可选，16种细分设置：200，400，800，1600，3200，6400，12800，25600，1000，2000，4000，5000，8000，10000，20000，25000 step/rev

l  运行电流 - 峰值设置，拨码开关可选，16种电流设置：0.4A, 0.8A, 1.2A, 1.6A, 1.8A,2.0A, 2.2A, 2.4A, 2.6A, 2.8A, 3.0A, 3.2A, 3.4A, 3.6A, 3.8A, 4.0A

8808港澳六码彩 l  空闲电流 - 电机在停止1s后自动减少供给电机的电流 ， 拨码开关选择，4种空闲电流设置：25%，50%， 70%，90%

8808港澳六码彩 l  抗共振 - 驱动器根据所选择的电机与负载的惯量比参数进行电流控制以提高系统的稳定性，提高电机整个速度范围内的运行平稳性。拨码开关选择。

8808港澳六码彩 l  控制模式 - 步进脉冲方向输入或CW/CCW 输入，通过内部跳线开关设置

8808港澳六码彩 l  输入信号滤波 - 滤除脉冲信号噪音，可有效防止误动作发生，拨码开关可选，2MHz或150KHz

l  细分插补 - 拨码开关选定，可降低电机运行振动，提高运行平滑性

8808港澳六码彩 l  自检 - 执行2 圈，0.5rps，CW/CCW 移动测试，拨码开关可选，ON 或 OFF

8808港澳六码彩 l  电机库 - 16位旋钮开关用来选择电机所需的数据库

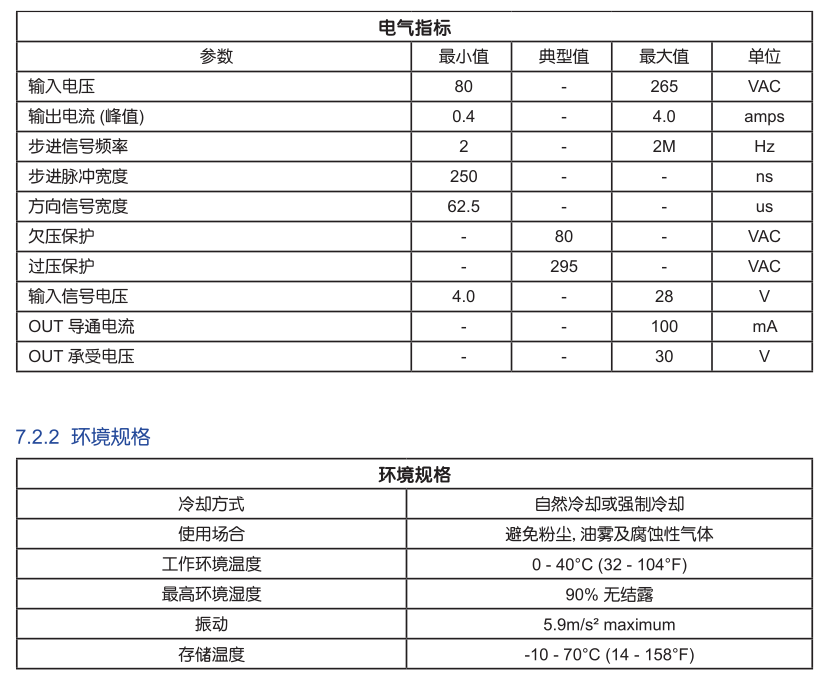

■步进电机驱动器MA2204性能指标
